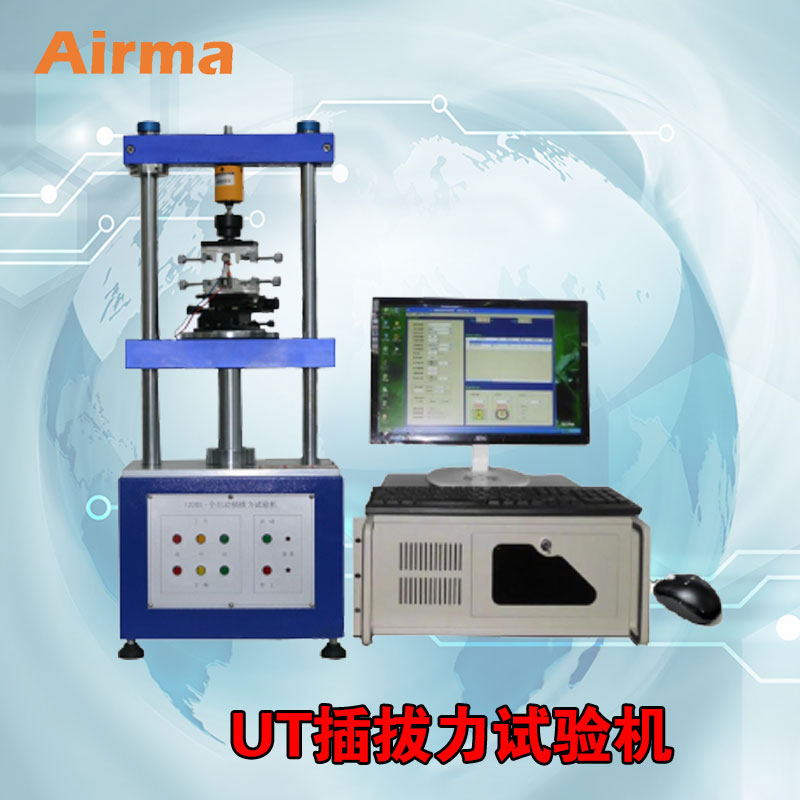

UT插拔力试验机

UT插拔力试验机
用途：
UT插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可
得到完全准确之插拔力试验，利用Windows视窗中文画面设定，操作简单方便，资料皆可储存
（试验条件、位移、曲线图、寿命曲线图、检查报表等），解决各种连接器测试的夹具问题及测试时公
母连接器能自动对准，不会有吃单边的问题。选配动态阻抗测试系统，可在测试插拔力同时测试动态阻
抗并绘制（荷重行程-阻抗曲线图）
特点：
1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。
（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、
测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。
2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可
确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出，并可设定原点检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf可自由切换。
6、采用高钢性结构设计，搭配松下伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔
力寿命测试。
测试项目：
1、连接器单孔插拔试验
2、连接器插拔寿命试验
3、连接器Normal Force测试
4、连接器整排插拔试验
5、连接器单Pin与塑胶保持力试验
6、可同时与接触阻抗机连线(选购)
7、各种压缩、拉伸破坏强度试验。
技术参数：
1、测定荷重：50Kg，20Kg，5Kg可选
2、分辨能力：0.01Kg或1g
3、Max测定高度：150mm
4、Min微调距离：0.01mm
5、测定速度范围：0-200mm/min
6、X轴移动范围：0-75mm
7、Y轴移动范围：0-75mm
8、传动机构：滚珠螺杆
9、驱动马达：日本松下伺服马达
10、外观尺寸：420×280×960mm
11、重量：67Kg
12、电源：220V/50Hz
测试报表输出：
荷重-行程曲线图、寿命曲线图、测试报表，皆为A4标准纸张规格，且由电脑打印机直接打印。
插拔荷重-行程曲线图：可直接显示并储存每次测试之位移与力量值变化。
标准配置：
1、主机一台
2、多功能夹具及夹嘴一套
3、整排插拔用自动求心装置一套
4、大型XY移动台一套
5、Normal Force专用治具一套
6、工控电脑一套
7、说明书一本

8、保修证一张
