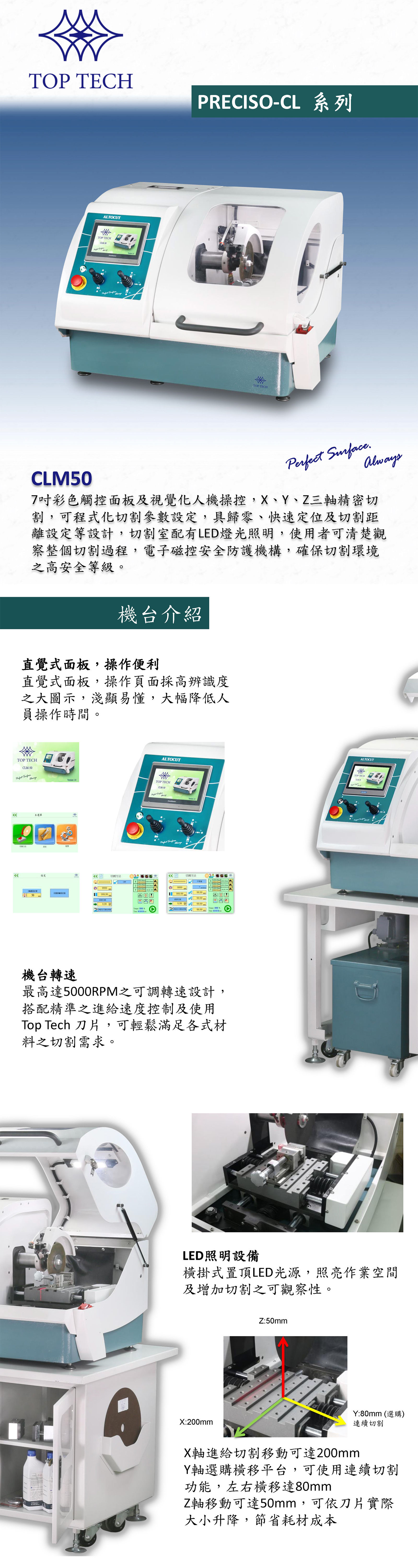

精密鑽石切割機-CL系列 CLM50

精密钻石切割机-CL系列
CLM50

特色/Features



直覺式面板,操作便利

直覺式面板,操作頁面採高辨識度之大圖示,淺顯易懂,大幅降低人員操作時間。



機台轉速

最高達5000RPM之可調轉速設計,搭配精準之進給速度控制及使用Top Tech 刀片,可輕鬆滿足各式材料之切割需求。



自動加減速

切割速度會根據樣品的厚度及硬度自行調整,當馬達負載過大時,機台會自行減速,負載變小時,切割速度會升回原先設定的速度。



X軸進給切割移動可達200mm

Y軸選購橫移平台,可使用連續切割功能,左右橫移達80mm

Z軸移動可達50mm,可依刀片實際大小升降,節省耗材成本

等寬、不等寬連續橫移切割功能

選購橫移平台可使用連續切割,針對工件可進行等寬及不等寬的連續切割功能,不等寬連續切割最多可達4



LED照明設備

橫掛式置頂高流明LED光源,照亮作業空間及增加切割之可觀察性。



雷射對刀輔助切割

機台具備雷射對刀裝置,使用者在操作過程中取樣能更為精確。

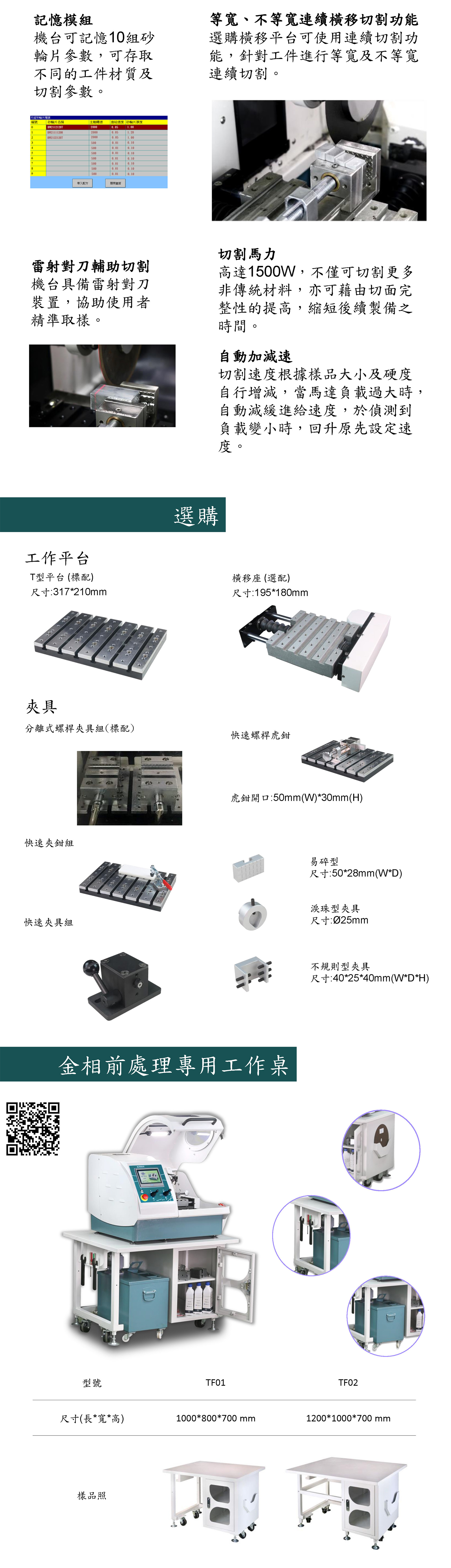

記憶模組

機台具備10組記憶模組,可存取不同的工件材質及切割參數。



規格/Specification

CLM50

切割行程

Vise travel

200 mm

進給速度(手動)

Feeding rate (manual)

0.015 mm/sec

進給速度(自動)

Feeding rate (automatic)

0.015 mm/sec

升降行程

Spindle travel

50 mm↑↓

切割馬力

Motor power

1500W

切割容量(空間)

Cutting capacity

φ50 mm

切割砂輪(外徑x孔徑)

Cut-off wheel (Dia.xArbor)

φ3" φ8"

(φ12.7 or φ31.75)

砂輪墊片外徑

Flange(Dia)

φ40 & φ60 & φ80

切割模式

Cutting mode

進給自動切割,切割完成後會自動復歸

Home point return after cutting

過載保護

Overload protection

過載自動減速

Automatic deceleration when overload

主軸轉速

Rotational speed

5005000 RPM

水箱容量

Coolant capacity

外置:50L

External50L

機台尺寸WxDxH (mm)

Dimension

850x850x600 mm

機台重量 Kg

Weight

166 Kg
