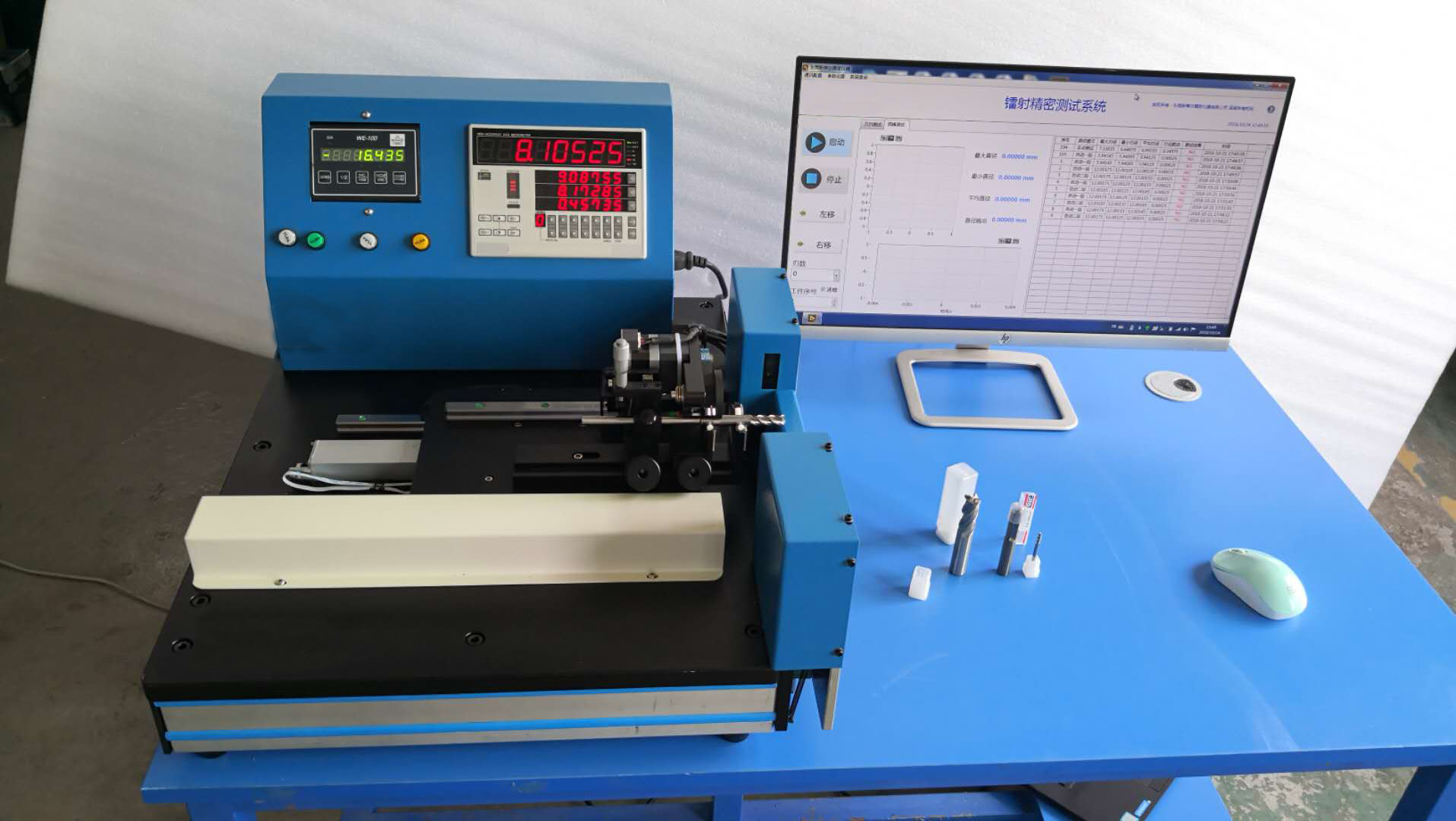

AMI系列镭射精密测量仪


技术条件:

1、仪器类别:激光棒材,刀具测定机

2、可测量装夹外径:2.0-30mm
3、测量长度: ≤180 mm可调

4、仪器测量外径0.3-25  mm.
5、测径线性精度≤0.0015mm

6、配标准棒校正后测量直径精度0.0005mm(跟随标准棒精度)

7、跳动测量重复精度:0.0005mm




测量功能:

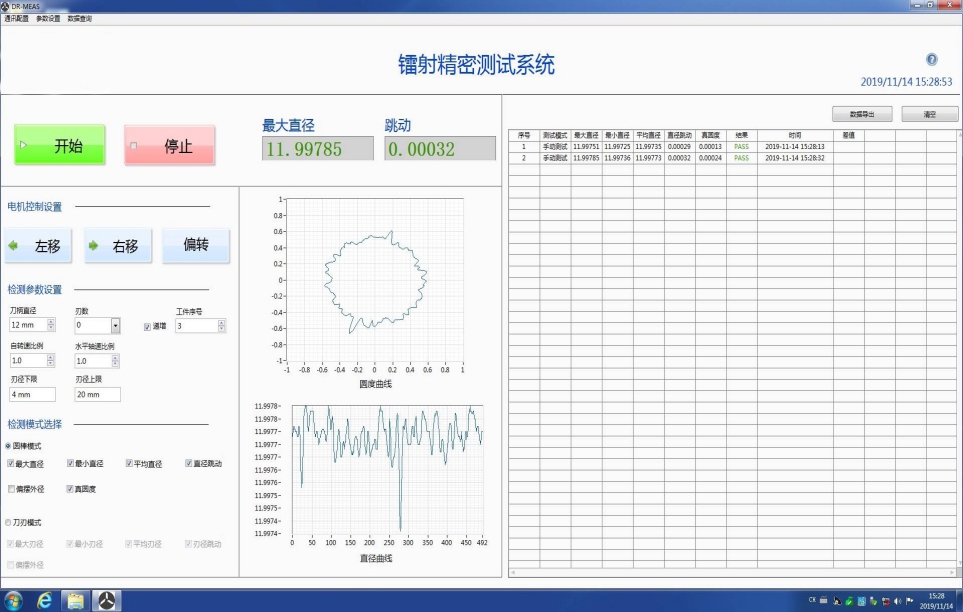

1、Airma专用测量软件,以达到高精度快速扫描计算测量光轴直径,跳动,真圆度,铣刀刀刃直径,齿轮齿顶圆跳动等功能;

2、自动控制步进马达驱动测量,水平轴向可自动定距定位测量,根据需要选择合适的速度移动;

3、测量完成自动停止,数据自动列表于测量软件表格内;

4、仪器轴向测量截面移动采用我司设计专用步进电机可控传动装置,可通过软件设置测量段数及每段的长度;

5、马达到达指定测量位置,自动锁定,防止测量过程中受震动或环境影响。

6、对于刀刃,软件可直接人为选择设置刀刃数目。

7、一键启动,自动转动工件,自动读取刀具刀刃径与跳动值。

8、带位移标尺显示,可以手动移动定向不同位置截面测量。

9、测量光棒类,钻头,铣刀,单刃或多刃皆可测量。


仪器配置:

仪器主测量驱动座,采用陶瓷V型夹持工件,仪器主体采用一体工结构,配套设计有移动升降轮;


配置:

1、Airma镭射专业测量用软件

2、采用高精度激光测量传感器,显示精度达0.00015

3、内置有专用测量电脑,显示器为24高清IPS屏。

4、标准棒φ4,5,6,8,10,12,14,16,18mm,直径精度:±0.001mm

直线度≤0.003 mm

5、操作说明书
