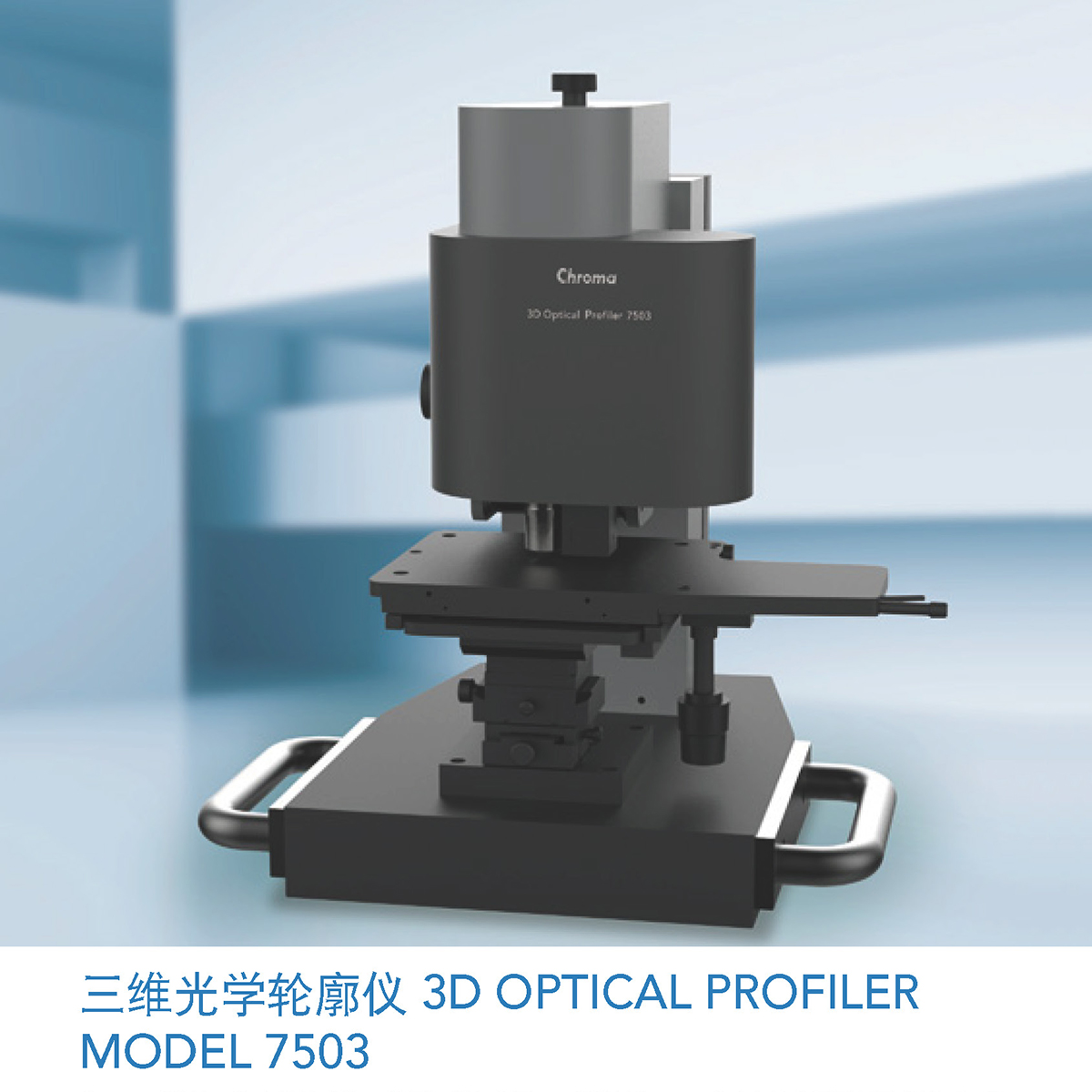

三维光学轮廓仪Chroma 7503

三维光学轮廓仪Chroma 7503

Chroma 7503三维光学轮廓仪乃利用扫描白光干涉技术所发展之次奈米三维光学轮廓量测仪，透过精密的扫描系统以及创新算法进行微奈米结构物表面轮廓的量测与分析。

Chroma 7503新一代的系统模块化设计，具备高度弹性之组合配置，可针对不同之量测需求配置来符合不同之量测应用；可选择单物镜或搭载电动鼻轮，最多可同时挂载5种物镜，使用时直接切换，省去手动更换的麻烦。可选择搭配手动或电动调整移动平台，可对样品作自动调平及定位

。垂直与水平轴向扫描范围大，适合各种自动量测之应用，样品皆不需前处理即可进行非破坏、快速的表面形貌量测与分析，最适合使用于业界研发生产、制程改善以及学术研究等单位。

Chroma 7503搭配使用长行程之垂直轴量测扫描行程可达到60mm，选购高精密之电动移动平台则水平轴向亦可达次微米解析，除此Chroma7503可透过计算机控制电动移动平台进行水平扫瞄，使其水平轴向量测范围可依据客户需求修改平台尺寸。Chroma 7503搭配快速的校正程序以及演算原理，系统校正结果可以追朔至NIST标准，并结合数种创新且强固可靠的算法，因此本系列产品可同时拥有高精准度以及大范围量测的特质。

Chroma 7503系统藉由垂直轴自动化移动平台的扫描功能搭配快速的自动对焦算法，可有效辅助用户找到最佳的对焦位置，在短短的几秒钟之内无需繁复的操作，系统即可自动将待测物体调整至最佳对焦位置。

目前商用白光干涉分析仪最常使用之质心算法来计算表面高度，因光线绕射的效应在某些位置产生错误高度计算，造成量测结果边界轮廓出现错误的信息，本系列产品采用最新开发3D ProfilerMaster量测软件，并搭配Chroma干涉讯号处理算法来分析白光干涉图谱，可将边界错误问题予以避免。

系统亦搭载Chroma的暗点处理功能，可有效过滤并修正无法产生干涉之问题数据点，将这些暗点去除后可降低量测上的误差。由于暗点处理的机制在数据撷取期间执行，因此暗点滤除功能可有效率的执行，由于暗点乃参考其附件周围数据来进行修正，因此可使得量测更加强固且可靠。

分析软件针对表面轮廓数据分析、修正以及图标提供完整的表面形貌呈现，更提供超过150种线或面的轮廓参数计算，其中包含粗度、起伏、平整度、顶点与谷点等参数资料，高通滤波、低通滤波、快速傅立叶变换以及尖点移除空间滤波等工具提供使用者进行高/低/带通讯号滤除，且软体亦具备多项式拟合、区域成长、整面及多区域调平方法，可灵活运用于数据处理与分析上。

在众多高科技产业中，诸如半导体、平面显示器、光纤通讯、微机电(MEMS)、生物医学与电子封装等，由于微结构表面轮廓的准确性决定了产品的效能与功能，在其制程中皆需针对微结构的表面轮廓质量进行监测。有鉴于此，Chroma7503提供多种表面参数量测功能，如断差高度、夹角、面积、体积、粗度、起伏、薄膜厚度及平整度以满足业界与研究单位之需求。

Chroma 7503选配电动鼻轮后可快速进行不同倍率切换及选配电动移动平台可进行大面积接图功能，可应付产业界的各种应用需求。此外更加入弹性的模块化设计，可依客户端实际的应用需求进行搭配，让用户可在价格与功能规格之间取得平衡，是您提升效率及节省成本的最佳选择。
