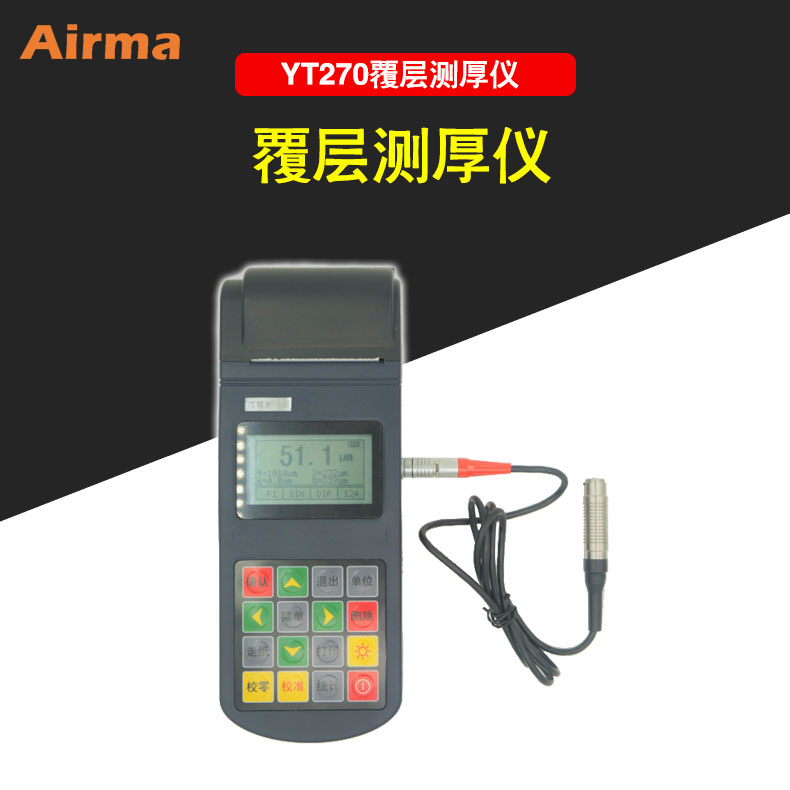

YT270覆层测厚仪

YT270覆层测厚仪

本仪器是一种便携式测量仪,它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室,也可用于工程现场。通过使用不同的测头,还可满足多种测量的需要。本仪器能应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。

功能特点:

超低功耗:正常工作电流小于3mA,可连续工作500小时以上;

l 大容量锂离子电池供电,可随时充电,无电池记忆效应,安全可靠,使用寿命长;

l 快速测量:测量速度快,即使在统计状态也可快速测量并适时统计,毫无延时;

l 采用了磁性和涡流两种测厚方法,即可测量磁性金属基体上非磁性覆盖层的厚度;

l 又可测量非磁性金属基体上非导电覆盖层的厚度;

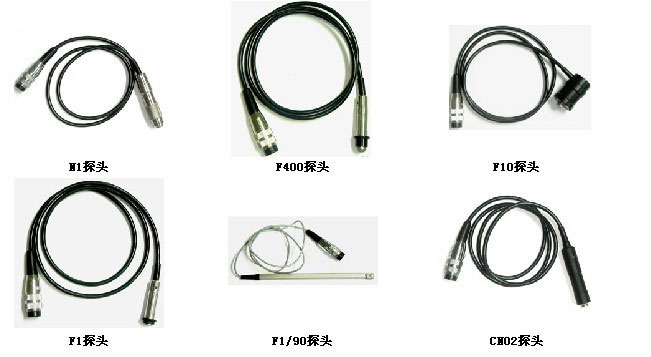

可使用11种测头(F400、F1、F1/90°、F10、F5、N400、N1、N1/90°、CN02、N10、FN2);

l 具有两种测量方式:连续测量方式(CONTINUE)和单次测量方式(SINGLE);

l 具有两种工作方式:直接方式(DIRECT)和成组方式(A-B);

l 设有五个统计量:平均值(MEAN)、大值(MAX)、小值(MIN)、测试次数(NO.)、标准偏差(S.DEV);

l 可采用两种方法对仪器进行校准,并可用基本校准法对测头的系统误差进行修正;

l 基本校准指示功能:友好的基本校准界面,自动提示当前校准的点号;

l 具有存贮功能:可存贮768个测量值;

l 具有数据浏览功能:可浏览测量数据、统计数据;

l 具有删除功能:对测量中出现的单个可疑数据进行删除,也可删除存贮区内的数据,以便进行新的测量;

l 可设置限界:对限界外的测量值能自动报警;

l 具有打印功能:可打印测量值、统计值、限界值;

l 具有与PC 机通讯的功能:可将测量值、统计值传输至PC 机,以便对数据进行进一步处理;

l 具有电源电量适时指示功能;

l 操作过程有蜂鸣声提示;

l 具有错误提示功能,通过屏显或蜂鸣声进行错误提示;

l 设有两种关机方式:手动关机方式和自动关机方式;

l ABS防水包装,抗摔防水,为仪器提供安全可靠的保护。

规格参数:

技术参数表

测头型号

F400

F1

F1/90°

F3

F10

工作原理



测量范围(mm)

0400

01250

03000

010000

低限分辨力(mm)

0.1

0.1

1

10

示值

误差

一点校准(mm)

±(3%H+1)

±(3%H+5)

±(3%H+10)

二点校准(mm)

±((13)%H+0.7)

±((13)%H+1)

±((13)%H+5)

±((13)%H+10)

曲率半径(mm)

1

1.5

平直

5

10

面积的直径(mm)

F3

F7

F7

F20

F40

基体临界厚度(mm)

0.2

0.5

0.5

1

2

技术参数表

测头型号

N400

N1

N3

工作原理



测量范围(mm)

0400

01250

03000

低限分辨力(mm)

0.1

0.1

0.5

示值误差

一点校准(mm)

±(3%H+0.7)

±(3%H+1.5)

±(3%H+5)


二点校准(mm)

±[(13%H+0.7)

±[(13)%H+1.5]

±((13)%H+5)

测试条件

曲率半径(mm)

1.5

3

3


面积的直径(mm)

F4

F5

F5


基体临界厚度(mm)

0.3

0.3

0.3




测头选用参考表



                   覆盖层

    基体



有机材料等非磁性覆盖层(:漆料、涂漆、珐琅、搪瓷、

塑料和阳极化处理等)

覆盖层厚度不超过100mm

覆盖层厚度超过100mm



如铁、钢等磁性金属

被测面积的直径

大于30mm

F400型测头  0400mm

F1型测头    01250mm

F1型测头    01250mm

F3型测头    03mm

F10型测头   010mm

被测面积的直径

小于30mm

F400型测头  0400mm

F1型测头    01250mm

F400型测头  0400mm

如铜  、铝 、黄铜 、锌    有色金属

被测面积的直径

大于10mm

N400型测头  0400mm



N400型测头  0400mm

N3型测头    03mm

被测面积的直径

小于10mm

N400型测头  0400mm

N1型测头    01250mm

N400型测头  0400mm



  测头选用参考表



                   覆盖层

     基体



非磁性的有色金属覆盖层(:铬、锌、铝、铜、锡、银等)

覆盖层厚度不超过100mm

覆盖层厚度超过100mm



 铁、钢等磁性金属

被测面积的直径

大于30mm

F400型测头  0400mm

F400型测头  0400mm

F1型测头    01250mm

F3型测头    03mm

F10型测头   010mmm

被测面积的直径

小于30mm

F400型测头  0400mm

F1型测头    01250mm

F400型测头  0400µm

F1型测头    01250mm

如铜 、铝 、黄铜 、锌    有色金属

被测面积的直径

大于10mm

仅用于铜上镀铬

N400型测头  040mm

       --------

被测面积的直径

小于10mm

       --------

       --------



标准配置:

标准配置清单

名  称

数  量

主机

1台

F1探头(或N1探头)

1支

标准片

5片

铁基体(或铝基体)

1块

充电器

1个

产品包装箱

1个

使用说明书

1本

热敏打印纸

1卷

通讯电缆

1

通讯软件

1



可选配件:

其它测量用途的探头
